UPS電源安裝時需要注意的事項
2019-12-04 16:20:22??????點擊：
弱電工程施工中，UPS就是為了解決不間斷供電而設置的。UPS電源安裝是比較重要的一個環節。UPS安裝前，都需要先考慮好UPS輸入輸出配電。
UPS的三大基本功能：穩壓，濾波，不間斷。
在市電供電時，它是穩壓器和濾波器的作用，保證設備正常工作;在市電中斷時，它又可以通過把它的直流供電部分(電池組，柴油發電機等)提供的直流電轉化為完美的交流電供負載使用，其中由市電供電轉電池供電一般為0時間切換，這樣就使負載設備在感覺不到任何變化的同時保持運行，真正保證了設備的不間斷運行。
安裝UPS電源的7項注意事項
一般UPS廠家會向用戶提供完整、詳細的UPS安裝要求和注意事項，只有符合這個要求，才能保證UPS供電系統正常工作。在實際應用中，工程師可根據要安裝的UPS的實際情況將相關參數發給客戶，以便客戶按此要求施工。下面逐一進行說明：
1、用戶為UPS提供的輸入市電其波動值一般要小于UPS標稱的允許市電波動值，例如某型號UPS標稱允許市電輸入電壓波動在220V+20%，那么此項可要求用戶市電波動在+15%，這樣有利于UPS正常運行;零地電壓一般要求在不帶負載時小于1.5V，帶滿載時小于2V，工程師也可根據現場情況及負載要求提出此值。
2、UPS電源為了消除共模干擾，零、火線對地之間都加了濾波電容，零、火對地都有電流，可能造成零、火線上電流不等，從而使帶漏電的斷路器跳閘。所以UPS前級及負載回路不能裝帶漏電保護的斷路器，以免造成UPS及其負載意外掉電。這里要指出的是，用戶配UPS的主要目的是為了重要設備如計算機等的安全運行，而不是為了保障人員安全，所以也不應該對線路中帶電部分如插座、斷路器等頻繁插拔、開合。
3、為了消除干擾，大多數UPS的輸入零線與輸出零線是隔離的或者是經過扼流圈的，所以在做UPS配電時不能把UPS輸出(即負載)的零線接到輸入配電的零線母排上。用戶可將UPS輸出(負載)零線接到單獨一條零線排上。某些品牌的UPS在UPS內部輸入零線與輸出零線直通，就可以把輸入零線與輸出(負載)零線接到同一母排上。
4、UPS輸入斷路器是專為單獨控制UPS輸入電源的通斷的，所以UPS輸入斷路器的下口不要再接其它的用電設備，以免影響UPS輸入電的正常通斷。
這里要說明一點，有些用戶要求UPS在市電掉電后，UPS靠電池后備工作的時間很長，這樣，UPS所配的外接長延時電池的容量會很大，為保證這部分外接電池能夠有足夠的充電電流(一般為外接電池總AH數的10%)，廠家會給UPS另外配一只外接長延時電池充電器，此充電器的交流輸入電源要與UPS的輸入電源同時通斷，才能保證在有市電時，外接充電器對外接電池充電，市電斷時，電池通過充電器立即向UPS逆變器放電。所以這種充電器的交流輸入電是要與UPS的輸入電接在同一斷路器的下口的。
5、在為UPS選配輸入輸出斷路器時，首先要求斷路器標稱的額定電壓要符合UPS的額定輸入輸出電壓，如單進單出UPS可選單極(或N+1，或兩極)額定電壓為AC220V或250V的斷路器，三進三出UPS可選三極(或N+3，或四極)額定電壓為AC380V或415V的斷路器。要注意斷路器的額定分?jǐn)嗄芰CU要符合UPS廠家的要求，一般小型UPS為10KA或6KA，大中型UPS都要求在30KA以上。

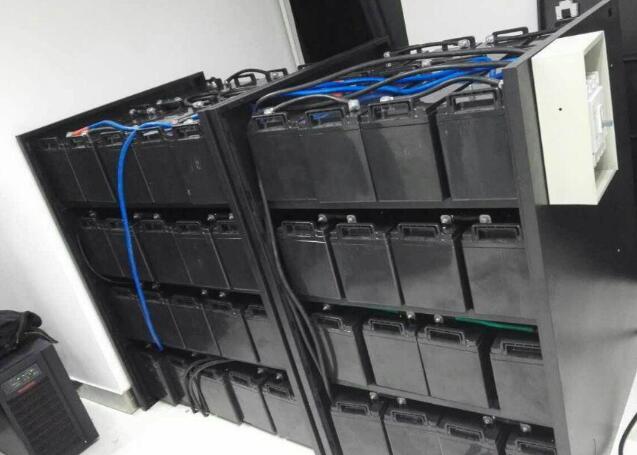

6、UPS與外接長延時電池之間連線不宜過長，否則在電池連線上損失的壓降過大。另外，用戶往往十分注意UPS主機工作的環境溫濕度，電池與主機一同放置可使電池也得到良好的工作環境。
7、建議用戶為UPS及其負載單獨設置配電盤(柜)，以便于對UPS及其保護的負載進行集中、可靠的控制。此配電盤(柜)要符合國家相關標準。
UPS的三大基本功能：穩壓，濾波，不間斷。
在市電供電時，它是穩壓器和濾波器的作用，保證設備正常工作;在市電中斷時，它又可以通過把它的直流供電部分(電池組，柴油發電機等)提供的直流電轉化為完美的交流電供負載使用，其中由市電供電轉電池供電一般為0時間切換，這樣就使負載設備在感覺不到任何變化的同時保持運行，真正保證了設備的不間斷運行。
安裝UPS電源的7項注意事項
一般UPS廠家會向用戶提供完整、詳細的UPS安裝要求和注意事項，只有符合這個要求，才能保證UPS供電系統正常工作。在實際應用中，工程師可根據要安裝的UPS的實際情況將相關參數發給客戶，以便客戶按此要求施工。下面逐一進行說明：
1、用戶為UPS提供的輸入市電其波動值一般要小于UPS標稱的允許市電波動值，例如某型號UPS標稱允許市電輸入電壓波動在220V+20%，那么此項可要求用戶市電波動在+15%，這樣有利于UPS正常運行;零地電壓一般要求在不帶負載時小于1.5V，帶滿載時小于2V，工程師也可根據現場情況及負載要求提出此值。
2、UPS電源為了消除共模干擾，零、火線對地之間都加了濾波電容，零、火對地都有電流，可能造成零、火線上電流不等，從而使帶漏電的斷路器跳閘。所以UPS前級及負載回路不能裝帶漏電保護的斷路器，以免造成UPS及其負載意外掉電。這里要指出的是，用戶配UPS的主要目的是為了重要設備如計算機等的安全運行，而不是為了保障人員安全，所以也不應該對線路中帶電部分如插座、斷路器等頻繁插拔、開合。
3、為了消除干擾，大多數UPS的輸入零線與輸出零線是隔離的或者是經過扼流圈的，所以在做UPS配電時不能把UPS輸出(即負載)的零線接到輸入配電的零線母排上。用戶可將UPS輸出(負載)零線接到單獨一條零線排上。某些品牌的UPS在UPS內部輸入零線與輸出零線直通，就可以把輸入零線與輸出(負載)零線接到同一母排上。
4、UPS輸入斷路器是專為單獨控制UPS輸入電源的通斷的，所以UPS輸入斷路器的下口不要再接其它的用電設備，以免影響UPS輸入電的正常通斷。
這里要說明一點，有些用戶要求UPS在市電掉電后，UPS靠電池后備工作的時間很長，這樣，UPS所配的外接長延時電池的容量會很大，為保證這部分外接電池能夠有足夠的充電電流(一般為外接電池總AH數的10%)，廠家會給UPS另外配一只外接長延時電池充電器，此充電器的交流輸入電源要與UPS的輸入電源同時通斷，才能保證在有市電時，外接充電器對外接電池充電，市電斷時，電池通過充電器立即向UPS逆變器放電。所以這種充電器的交流輸入電是要與UPS的輸入電接在同一斷路器的下口的。
5、在為UPS選配輸入輸出斷路器時，首先要求斷路器標稱的額定電壓要符合UPS的額定輸入輸出電壓，如單進單出UPS可選單極(或N+1，或兩極)額定電壓為AC220V或250V的斷路器，三進三出UPS可選三極(或N+3，或四極)額定電壓為AC380V或415V的斷路器。要注意斷路器的額定分?jǐn)嗄芰CU要符合UPS廠家的要求，一般小型UPS為10KA或6KA，大中型UPS都要求在30KA以上。
6、UPS與外接長延時電池之間連線不宜過長，否則在電池連線上損失的壓降過大。另外，用戶往往十分注意UPS主機工作的環境溫濕度，電池與主機一同放置可使電池也得到良好的工作環境。
7、建議用戶為UPS及其負載單獨設置配電盤(柜)，以便于對UPS及其保護的負載進行集中、可靠的控制。此配電盤(柜)要符合國家相關標準。
