科士達UPS蓄電池安裝布局的建議
2019-12-04 16:16:28??????點擊：
UPS的蓄電池做為UPS電源系統的后備能量也是UPS電源系統重要組成部分，尤其是大中型的UPS電源后備蓄電池數量多、容量大、質量重，如果安裝時的布局不合理會造成建筑體的損壞、人員傷亡、后期維護困難及無法檢測等的問題。
在此與大家共同分享UPS蓄電池安裝布局的方式和方法:
一、建筑體承重的問題
1、承重不單考慮蓄電池的重量，還有UPS電源、消防鋼瓶、機架等的重量，必須遵從國家的設計規范。如果由于承重不夠導致UPS電源及蓄電池壓壞建筑體從10樓墜穿到底樓會有什么樣的后果大家可想而知。
2、對于大型UPS（尤其是工頻機）的UPS室和電池室最好設計在建筑物的底層。
二、電池架在電池室內布局的問題
在電池架周圍預留維護人員檢測蓄電池的空間，根據《通信電源設備安裝工程設計規范》GB51194-2016要求，立放的電池組周圍的走道或維護空間不小于80CM，臥放的電池組周圍的走道或維護空間不小于100CM。
三、蓄電池在電池架內的布局問題
1、蓄電池要垂直于電池架的側面活撐（可拆卸）安裝，電極（接線端子）在同一側的蓄電池電極朝外安裝（如果電池從上面看是距形的以方便接線和維護為原則）；
2、側面活撐要裝在電池架的兩側，如有多個電池架，各電池架間同層的側面活撐要向外安裝形成一條直線以便拆卸活撐及靈活的從側面拉出任何一節蓄電池。

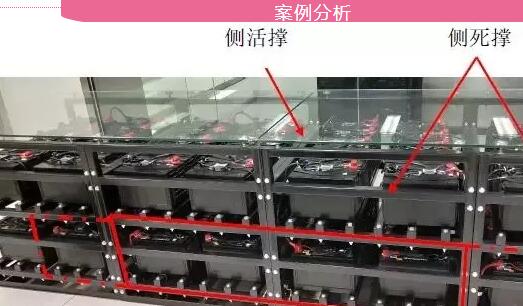

案例分析
安裝方式蓄電池是垂直于側活撐但是側活撐并沒有向外安裝形成一條線，而是無法拆卸的側死撐朝外安裝。這種安裝方式有很大的弊端，如果要更換一節紅色實線方框內的電池時就需要把該組上面一層的電池全部拆掉（包括上面電池壓住的承重橫撐也要拆除），費時、費力也不安全。
